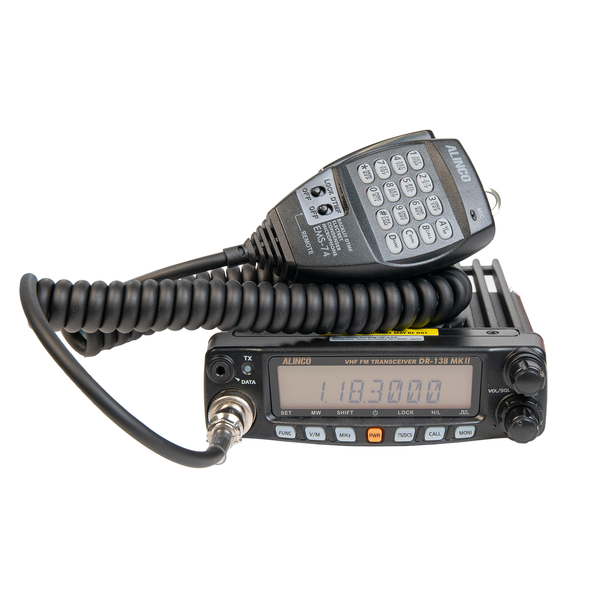

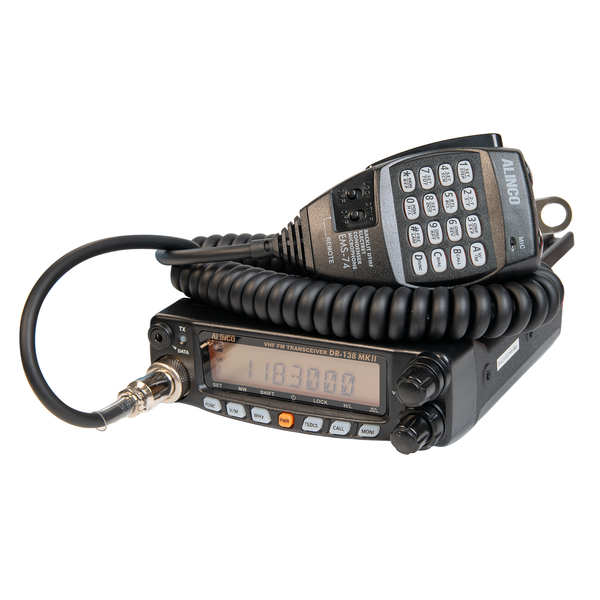

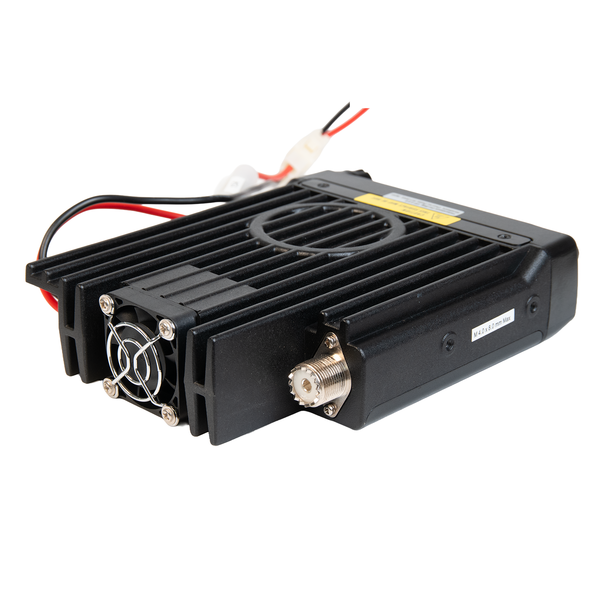

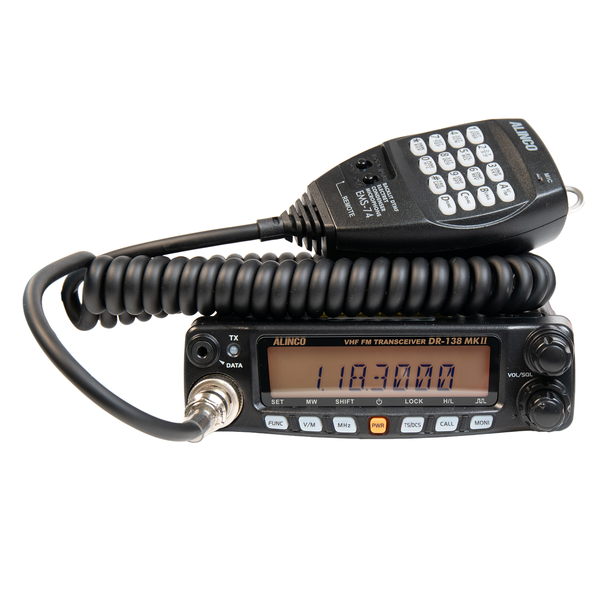

ALINCO DR-138E-MK2 Mobilfunkgerät VHF + Flugfunk RX
Art.-Nr.: 1192
Lagerverfügbarkeit:
im Zulauf
Produkte, die auf Lager sind, werden in der Regel noch am selben Tag versandt (Lieferzeit 1-3 Werktage) bei Bestellung vor 12 Uhr. Nicht lagernde Produkte werden für Sie bestellt oder befinden sich im Zulauf (Lieferzeit 3-7 Werktage).
Preis: 219,00 €
Alle Preise inkl. gesetzlich MwSt. und in Euro und ggf. zzgl. Versandkosten. Einzelheiten zu den Versandkosten finden Sie hier
Die fortschrittliche Rauschunterdrückung und die Voice-Compander Funktion sorgen für einen sehr guten Klang, selbst in lauten Umgebungen.
UKW Rundfunk Empfang und Flugfunk-Emfpang in AM runden die Ausstattung dieses Mobilfunkgeräts ab.
Diverse Selektivrufverfahren sind integriert wie z.B. 2-Ton, 5-Ton, CTCSS, DCS, DTMF/ANI-Dekodierung. Natürlich ist auch Tonruf für Relaisbetrieb integriert.

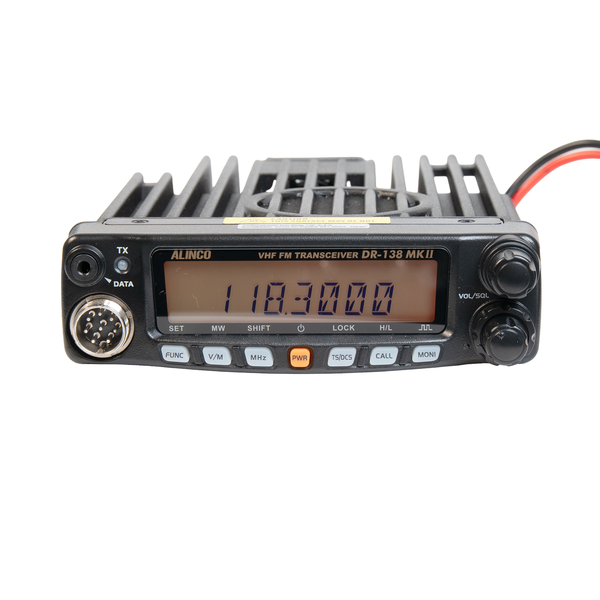

Das große, helle LCD und die leicht zu bedienenden hintergrundbeleuchteten Tasten, kombiniert mit einem multifunktionalen hintergrundbeleuchteten Mikrofon für direkte Frequenzeingabe, machen die Bedienung intuitiv.
weitere Austattung:
200 Speicherkanäle (alphanumerisch, PC programmierbar)
Voice Compander zur Audio-Verbesserung
Stun-/Kill-/Wiederbelebungsfunktionen für zusätzliche Sicherheit
Scan-Modi, Key Lock
Wide/Narrow-Einstellung wählbar
uvm.
Technische Daten
Frequenzbereich TX/RX: 144-146 MHz (FM)
Frequenzbereich RX: 76–108 MHz (WFM) / 108–136 MHz (AM)
Sendeleistung: 70 W (H), 25 W (M), 10 W (L)
Betriebsarten TX: Wide FM: 16KΦF3E Narrow FM: 11KΦF3E
Kanalschritte: 2,5 kHz, 5 kHz, 6,25 kHz, 8,33 kHz, 10 kHz, 12,5 kHz, 15 kHz, 20 kHz, 25 kHz, 30 kHz, 50 kHz
Speicherkanäle: 200 Kanäle
Antennenimpedanz: 50-Ohm unsymmetrisch (PL-Buchse)
Frequenzstabilität: ±2,5 ppm TCXO
Betriebsspannung: 13.8 VDC ±15% (negative ground)
Stromaufnahme: max. 10A
Temperaturbereich: -20°C bis +60°C
Adjacent Channel Power: Wide: ≥70 dB
Narrow: ≥60 dB
Hum & Noise: Wide: ≥40 dB
Narrow: ≥36 dB
Spurious Emission: ≥60 dB
Audio Response: Wide: +1 ~ -3 dB (0.3–3 kHz)/ Narrow: +1 ~ -3 dB (0.3–2.55 kHz)
Audio Distortion: ≥5%
Abmessungen in mm ca. 145 (B) x 47 (H) x 190 (T)
Gewicht:1,2 Kg
Empfänger
Sensitivity (-12 dB SINAD) Wide: ≤0.25 μV/ Narrow: ≤0.35 μV
Adjacent Channel Selectivity Wide: ≥70 dB/ Narrow: ≥60 dB
Intermodulation: Wide: ≥65 dB/ Narrow: ≥60 dB
Spurious Rejection: ≥70 dB
Audio Response: Wide: +1 ~ -3 dB (0.3–3 kHz)/ Narrow: +1 ~ -3 dB (0.3–2.55 kHz)
Hum & Noise: Wide: ≥45 dB/ Narrow: ≥40 dB
Audioverzerrung: ≥5 %
Audioleistung: 2W @ 10%

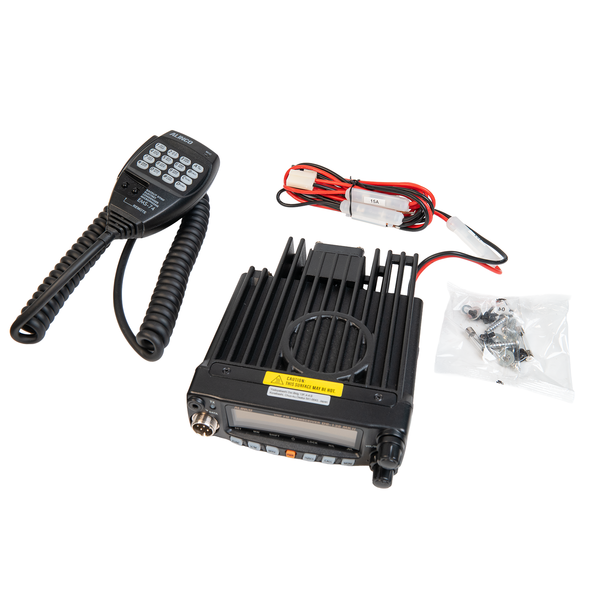

Lieferumfang
DTMF-Mikrofon EMS-74
Montagehalterung mit Schrauben ADFM 78
DC Stromkabel ADUA 38
Mikrofonhalterung
Anleitung
Passende Produkte und Zubehör
Herstellerangaben
nach EU 2023/988 Produktsicherheitsverordnung (GPSR)Produktname: ALINCO DR-138E-MK2 Mobilfunkgerät VHF + Flugfunk RX
Herstellername: Alinco - Import : Maas Elektronik
Handelsname: Alinco, Incorporated Electronics Division
Adresse: Yodoyabashi Dai-Bldg 13F, 4-4-9 Koraibashi, Chuo-ku Osaka 541-0043 Japan
E-Mail: export@alinco.co.jp
Webseite: www.alinco.com
Verantwortliche Person:
Name: Peter MaasAdresse: Heppendorfer Str. 23, 50189 Elsdorf, Deutschland
E-Mail: info@maas-elektronik.com
Webseite: www.maas-elektronik.com
Sicherheitsinformationen
Amateurfunklizenz
Für den Betrieb ist eine Amateurfunklizenz erforderlich .
Allgemeine Sicherheitsinformationen für den Betrieb von Telekommunikationsgeräten und deren Zubehör
1. Elektrische Sicherheit Netzspannung beachten: Überprüfen Sie, ob die Eingangsspannung des Geräts mit der Versorgungsspannung übereinstimmt. Schutzerdung verwenden: Bei Geräten mit Schutzleiteranschluss ist dieser immer zu verwenden, um die Gefahr eines elektrischen Schlags zu minimieren. Schutz vor Feuchtigkeit: Vermeiden Sie den Betrieb von Telekommunikationsgeräten in feuchten oder nassen Umgebungen, da dies zu einem Kurzschluss oder Stromschlag führen kann. Isolationszustand prüfen: Achten Sie auf intakte Isolierungen bei Kabeln und Steckern. Defekte Isolierungen sollten sofort ausgetauscht werden. 2. Thermische Sicherheit Belüftung sicherstellen: Achten Sie darauf, dass die Lüftungsöffnungen der Geräte nicht blockiert sind, um Überhitzung zu vermeiden. Überhitzungsschutz: Viele Geräte verfügen über automatische Abschaltsysteme bei Überhitzung. Stellen Sie sicher, dass diese Funktion aktiv ist. 3. EMV (Elektromagnetische Verträglichkeit) Störungen vermeiden: Vermeiden Sie die Platzierung von Telekommunikationsgeräten in der Nähe anderer elektronischer Geräte, um gegenseitige Störungen zu verhindern. EMV-Richtlinien einhalten: Achten Sie darauf, dass Geräte den EMV-Richtlinien entsprechen, um Störungen im Funk-und Telekommunikationsverkehr zu vermeiden. 4. Mechanische Sicherheit Sichere Montage: Befestigen Sie stationäre Geräte sicher, um ein Herunterfallen oder Beschädigungen durch äußere Einflüsse zu vermeiden. Schutz vor Fremdkörpern: Stellen Sie sicher, dass keine Fremdkörper in die Geräteöffnungen gelangen können, da dies zu Schäden oder Kurzschlüssen führen kann. 5. Batterie- und Akkusicherheit Akkus korrekt laden: Verwenden Sie nur die vom Hersteller vorgesehenen Ladegeräte und vermeiden Sie Überladung. Akkus vor Beschädigung schützen: Vermeiden Sie den Kontakt mit scharfen Gegenständen oder übermäßigen Druck,um ein Auslaufen oder Explodieren zu verhindern. Entsorgung beachten: Akkus und Batterien umweltgerecht entsorgen, um Umweltschäden zu vermeiden.
