K-PO TX-502 SWR-& PWR-Meter
Art.-Nr.: 1969
Lagerverfügbarkeit:
verfügbar
Produkte, die auf Lager sind, werden in der Regel noch am selben Tag versandt (Lieferzeit 1-3 Werktage) bei Bestellung vor 12 Uhr. Nicht lagernde Produkte werden für Sie bestellt oder befinden sich im Zulauf (Lieferzeit 3-7 Werktage).
Preis: 159,95 €
Alle Preise inkl. gesetzlich MwSt. und in Euro und ggf. zzgl. Versandkosten. Einzelheiten zu den Versandkosten finden Sie hier

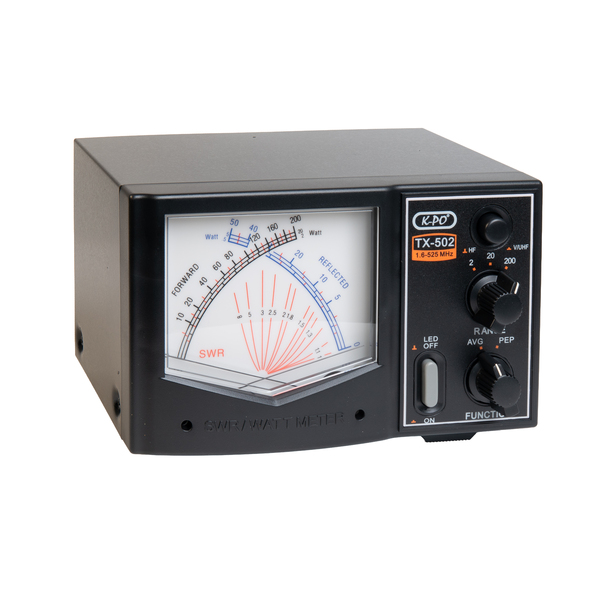

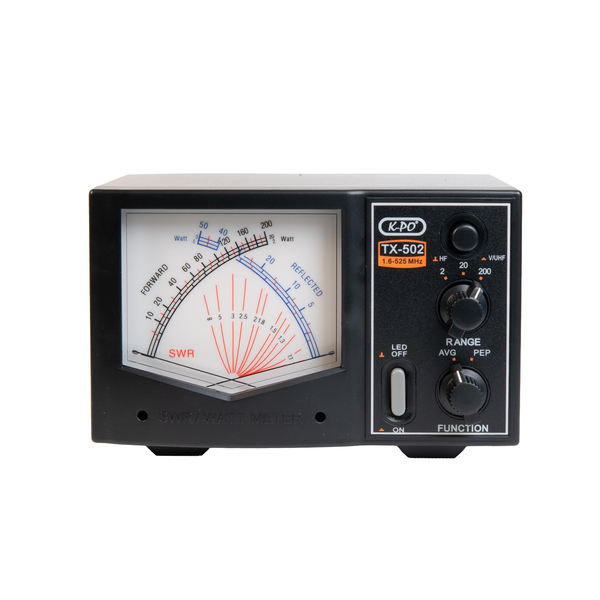

Das K-PO TX-502N ist ein hochpräzises SWR- und Leistungs-Messgerät mit Kreuzzeigeranzeige für den weiten Frequenzbereich von 1,6 bis 525 MHz. Es ermöglicht eine gleichzeitige und gut ablesbare Darstellung von Vorwärtsleistung, reflektierter Leistung und Stehwellenverhältnis (SWR) auf einem großen, hintergrundbeleuchteten Instrument.

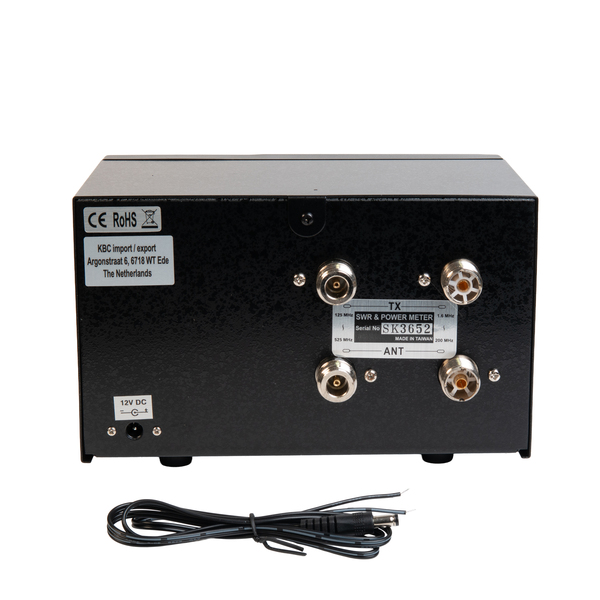

Diese Version ist mit zwei Anschlussarten ausgestattet: UHF-PL-Buchsen für den Bereich von 1,6–200 MHz und N-Buchsen für den Bereich von 125–525 MHz. Dadurch eignet sich das Gerät optimal für den kombinierten Einsatz in Kurzwellen-, VHF- und UHF-Anwendungen.
Ein integrierter AVG/PEP-Schalter ermöglicht die Auswahl zwischen Durchschnittsleistung (AVG) und Spitzenhüllkurvenleistung (PEP). Dies ist besonders für SSB- und AM-Betrieb hilfreich, um präzise Leistungswerte zu ermitteln. Das TX-502N unterstützt kurzzeitig eine Spitzenleistung von bis zu 200 Watt und gewährleistet dabei eine stabile und verlässliche Messung – ideal für anspruchsvolle Funkamateure und Techniker.
Technische Daten
Frequenzbereich: 1,6 – 525 MHz
Leistungsbereiche: 2 / 20 / 200 Watt (AVG/PEP, min. 1 Watt)
Impedanz: 50 Ohm
Genauigkeit: ± 10 % vom Endausschlag oder besser
Anschlussbuchsen: 1,6–200 MHz: UHF (PL) Buchse / 125–525 MHz: N-Buchse
Hintergrundbeleuchtung: Ja (LED)
Stromversorgung: 9–14 V DC
Abmessungen: 184 x 118 x 134 mm
Gewicht: ca. 1070 g
Lieferumfang
K-PO TX-502N SWR-/Watt-Meter
Stromversorgungskabel (12 V DC)
Bedienungsanleitung (Englisch)
EAN: 4250158735460
