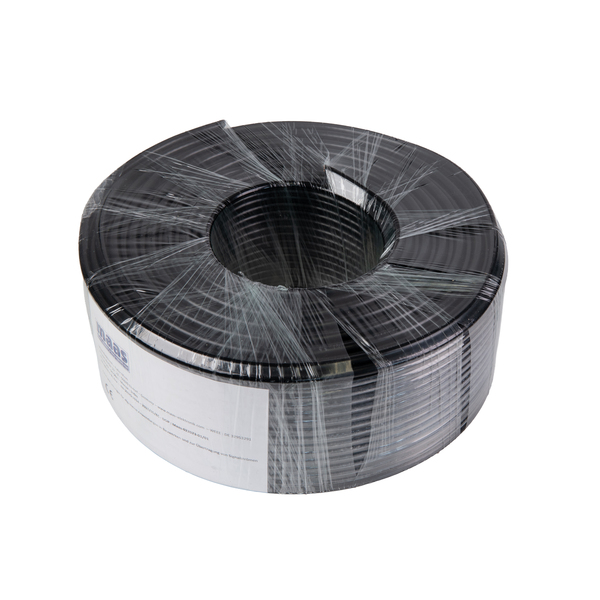

Das Maas RG-58 C/U ECO Koaxialkabel ist ein hochwertiges 50-Ohm-Kabel, das speziell für Hochfrequenzanwendungen bis 3 GHz entwickelt wurde. Es zeichnet sich durch einen starren Innenleiter aus blankem Kupfer sowie ein Kupfergeflecht als Schirmung aus, wodurch es sich ideal für stationäre Installationen eignet, bei denen mechanische Stabilität und geringe Dämpfungsverluste entscheidend sind. In der Praxis empfehlen wir die Verwendung bis zu einer maximalen Länge von 20m bei Frequenzen bis 200 Mhz und bis zu einer maximalen Länge von 10m bei Frequenzen bis 500 MHz . Für TDMA ( Zeitschlitzverfahren z.B DMR ) ist dieses Kabel nicht zu empfehlen . Dort sollten doppelt geschirmte Koaxialkabel zum Einsatz kommen .

Technische Daten
-Typ: RG-58 C/U ECO

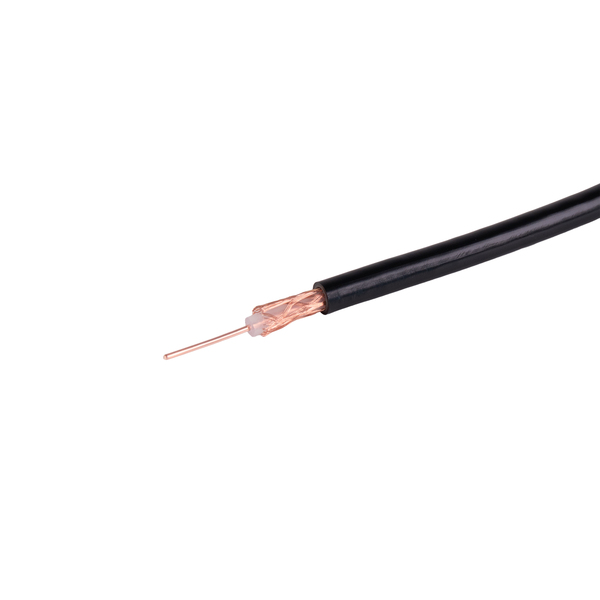

-Innenleiter: Starrer Kupferdraht, Ø 0,90 mm
-Dielektrikum: Polyethylen (PE), Ø 2,95 mm
-Schirmung: Kupfergeflecht, 80 x 0,10 mm
-Außenmantel: PVC, Ø 5,0 mm, schwarz
-Impedanz: 50 ±2
-Kapazität: 100 ±5 pF/m
-Verkürzungsfaktor: 66 %
-Biegeradius (min.): 30 mm
-Max. Betriebsspannung: 1500 Veff
-Temperaturbereich: -20 °C bis +80 °C
-Dämpfung @ 20 °C:
-200 MHz: 21 dB/100 m
-400 MHz: 31 dB/100 m
-900 MHz: 49 dB/100 m
-1500 MHz: 68 dB/100 m
-2000 MHz: 82 dB/100 m
-2500 MHz: 85 dB/100 m
-3000 MHz: 104 dB/100 m

Vorteile des starren Innenleiters
-Geringere Dämpfung: Der massive Kupferinnenleiter bietet im Vergleich zu Litzenleitern einen niedrigeren ohmschen Widerstand, was zu geringeren Signalverlusten führt.
-Stabilere elektrische Eigenschaften: Die feste Struktur gewährleistet eine konstante Impedanz und minimiert Reflexionen, was besonders bei hohen Frequenzen vorteilhaft ist.
-Höhere Belastbarkeit: Massive Leiter können höhere Ströme übertragen und sind weniger anfällig für thermische Effekte.

Nachteile des starren Innenleiters
-Eingeschränkte Flexibilität: Der starre Innenleiter macht das Kabel weniger biegsam, was die Handhabung und Verlegung in engen oder komplexen Installationen erschwert.
-Bruchgefahr bei wiederholter Biegung: Wiederholtes Biegen kann zu Materialermüdung und letztlich zum Bruch des Innenleiters führen.
-Höherer Biegeradius erforderlich: Um Beschädigungen zu vermeiden, muss ein größerer Biegeradius eingehalten werden, was den Platzbedarf erhöhen kann.

Anwendungsbereiche
Das Maas RG-58 C/U Koaxialkabel eignet sich hervorragend für:
-Feste Antenneninstallationen
-HF-Messleitungen
-Verbindungen in der Telekommunikation
-Funkanwendungen im Amateur- und Profibereich

Durch die Kombination aus starrer Konstruktion und hochwertigen Materialien bietet dieses Kabel zuverlässige Leistung in Anwendungen, bei denen Flexibilität weniger entscheidend ist als elektrische Stabilität und geringe Dämpfung.
