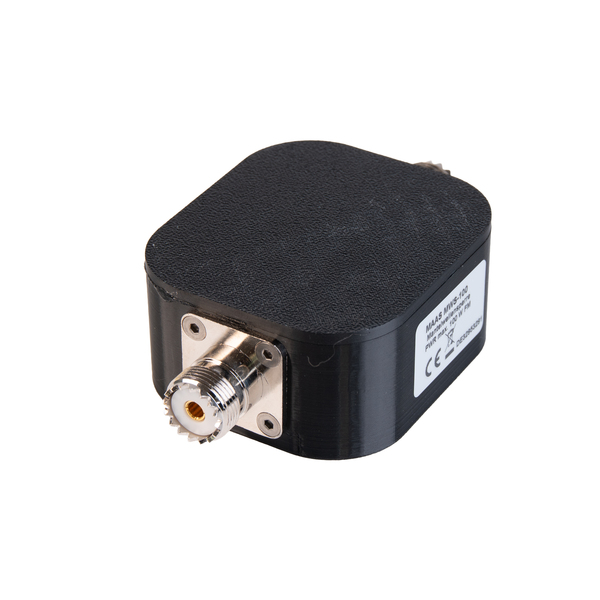

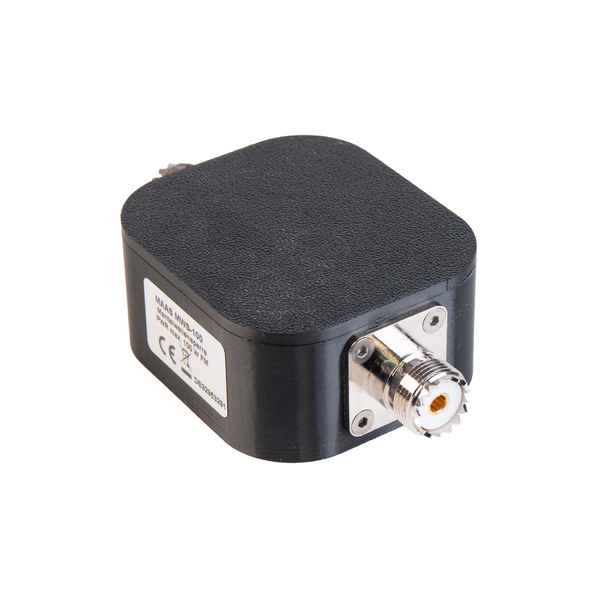

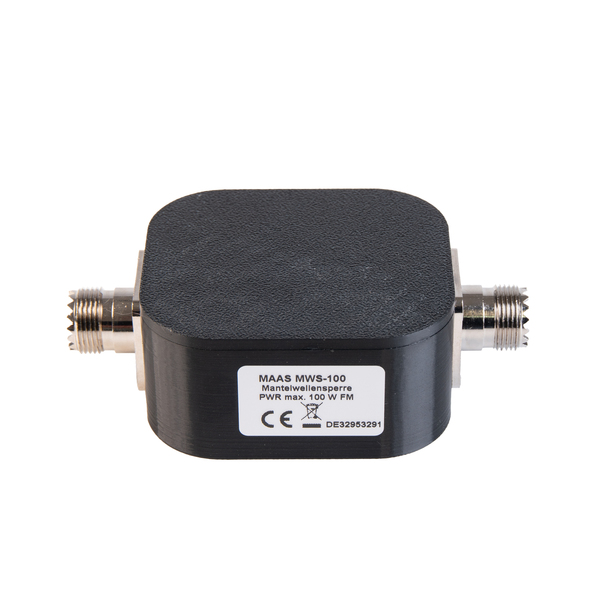

Die Mantelwellensperre unterdrückt unerwünschte Gleichtaktströme (Mantelwellen), die entlang des Außenleiters von Koaxialkabeln zurückfließen und Störungen verursachen können. Sie arbeitet als Strom-Balun (balanced/unbalanced) und symmetriert gleichzeitig das Signal – so bleiben das Nutzsignal stabil und die Signalqualität hoch, während Störausstrahlung vermindert wird. Die Konstruktion gewährleistet, dass das Nutzsignal fast ungehindert durchgelassen wird (geringe Durchgangsdämpfung)

Vorteile

- Reduzierung von HF-Störungen
Mantelwellen können in Koaxialleitungen unerwünschte HF-Störungen verursachen – alle Arten von elektronischen Geräten im Umfeld (z. B. Radioempfänger, Messgeräte oder Computereingabe) können dadurch beeinträchtigt werden. Eine Sperre verhindert, dass diese HF-Ströme zurücklaufen und das Funkgerät oder benachbarte Komponenten stören.

- Sicherer Betrieb – „Heiße Finger“ vermeiden
Ohne Sperre fließt ein Teil der Sendeenergie über den Außenleiter in Richtung Funkgerät. Das kann dazu führen, dass das Gehäuse oder Bedienteile unerwartet HF-spannungsführend („heiß“) werden – ein Sicherheitsrisiko. Die Sperre blockiert diese Gleichtaktströme und sorgt für einen sicheren, störfreien Betrieb.

- Störfreie Umgebung & Nachbarn schonen
In dicht besiedelten oder elektronisch dicht bestückten Umgebungen können Mantelwellen zu empfindlichen Störungen führen – etwa im Haus oder im Nachbarshaus. Die Sperre hilft, solche Störeinflüsse auf ein Minimum zu reduzieren.

- Verbesserung der Antennenleistung
Indem das Signal symmetrisch am Einspeisepunkt bleibt und keine HF-Stromanteile außen über das Kabel zurücklaufen, bleibt die Strahlungseffizienz der Antenne optimal erhalten. Das bedeutet: weniger Verluste, bessere Nutzleistung.

Einsatzszenario

Ideal montiert wird die Mantelwellensperre direkt am Antenneneinspeisepunkt, dort, wo Mantelwellen ihren Ursprung haben. Falls ein Spannungs-Balun verwendet wird (z. B. 1:4 oder 1:49), sollte die Mantelwellensperre sofort hinter diesem Balun platziert werden.

Bei endgespeisten Antennen, bei denen das Kabel als Gegengewicht genutzt wird, empfiehlt sich eine Positionierung der Sperre ca. 0,05 λ der tiefsten Frequenz von der Antenne entfernt. Bei paralleler Verlegung von Antenne und Zuleitung kann eine zusätzliche Sperre sinnvoll sein, um lokal auftretende HF-Störungen weiter zu dämpfen.

Technische Daten
Mantelwellensperre
Frequenzbereich: 1 MHz - 50 MHz

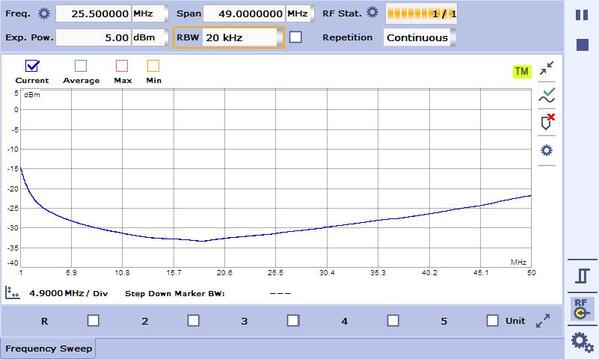

Sperrdämpfung ca. 30 dB
Einfügedämpfung < 0,5 dB
Max. Sendeleistung : 100 W FM / 200 W SSB
Amidon-Ringkern
Anschluss: PL-Buchse
Gehäuse aus PETG (wetterfest)
Maße: 70 x 62 x 33 mm
