KENWOOD TM-D750E Amateurfunk Transceiver
Art.-Nr.: 8011
Lagerverfügbarkeit:
im Zulauf
Produkte, die auf Lager sind, werden in der Regel noch am selben Tag versandt (Lieferzeit 1-3 Werktage) bei Bestellung vor 12 Uhr. Nicht lagernde Produkte werden für Sie bestellt oder befinden sich im Zulauf (Lieferzeit 3-7 Werktage).
Preis: 1.199,00 €
Alle Preise inkl. gesetzlich MwSt. und in Euro und ggf. zzgl. Versandkosten. Einzelheiten zu den Versandkosten finden Sie hier

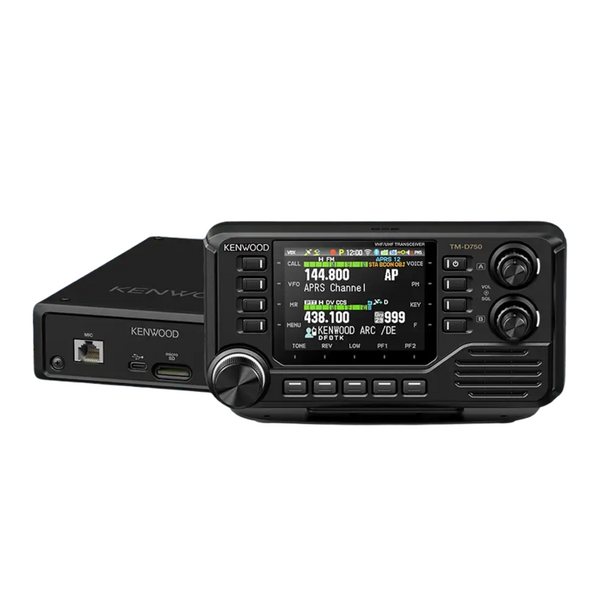

KENWOOD TM-D750E – Digitaler 144 / 430 MHz Dualband-Mobiltransceiver mit D-STAR und APRS
Der KENWOOD TM-D750E ist ein leistungsstarker VHF/UHF-Mobiltransceiver für anspruchsvolle Funkamateure und verbindet klassischen FM-Funk mit umfangreichen digitalen Kommunikations- und Datenfunktionen. Neben D-STAR und APRS® unterstützt das Gerät Full-Duplex-Betrieb, Simultanempfang zweier Frequenzen sowie Packet Radio über den integrierten KISS-TNC. WLAN, Bluetooth®, GPS und zahlreiche Schnittstellen ermöglichen zudem eine flexible Einbindung in moderne Amateurfunk-Setups.
Auf den Amateurfunkbändern 144 MHz und 430 MHz stellt der TM-D750E eine maximale Sendeleistung von 50 W bereit. Je nach Anwendung kann die Ausgangsleistung auf 10 W oder 5 W reduziert werden. Der volle Dualband-Betrieb mit V+V, V+U oder U+U sowie der gleichzeitige Empfang auf zwei Frequenzen ermöglichen beispielsweise die parallele Beobachtung verschiedener Relais, Direktfrequenzen oder digitaler Datenkanäle.
D-STAR und digitale Kommunikation
Der TM-D750E ist vollständig mit dem digitalen D-STAR-Protokoll kompatibel und bietet verschiedene Betriebsarten für Direkt-, Repeater-, Gateway- und Reflektor-Kommunikation. Über das integrierte WLAN kann der Transceiver direkt auf D-STAR-Netzwerkfunktionen zugreifen. Zusätzlich stehen Verbindungen über Bluetooth® und USB zur Verfügung.
Der D-STAR-Relais-Monitor ermöglicht das akustische Verfolgen laufender Kommunikation auf entfernten D-STAR-Relais über das Internet. Im Reflektor-Terminalmodus kann über einen Windows-PC oder ein Android-Gerät per USB oder Bluetooth auf D-STAR-Reflektoren zugegriffen werden.
Auch der EchoLink Sysop Mode wird unterstützt, sodass der TM-D750E für den Betrieb als EchoLink-Node eingesetzt werden kann.
APRS®, Packet Radio und integrierter TNC
Für APRS® verfügt der TM-D750E über umfangreiche Funktionen zur bidirektionalen Positions- und Datenkommunikation. Unterstützt werden unter anderem Digipeating, SmartBeaconing™, Nachrichten, QSY-Funktionen, Stationslisten, Packet-Pop-ups, Relaispfadanzeige sowie verschiedene APRS-Routing-Funktionen.
Der integrierte KISS-TNC unterstützt Packet-Radio-Kommunikation mit 1200 und 9600 bps. In Verbindung mit einem PC kann der Transceiver außerdem als APRS-IGate eingesetzt werden. Eine eigenständige Digipeater-Funktion ist ebenfalls integriert.
GPS, WLAN und Bluetooth
Das integrierte GNSS-System unterstützt GPS, Galileo und QZSS und stellt Positionsdaten unter anderem für APRS- und D-STAR-Anwendungen bereit. Die Uhrzeit kann automatisch über GPS oder über einen NTP-Server eingestellt werden.
Für drahtlose Verbindungen stehen Dualband-WLAN im 2,4- und 5-GHz-Bereich sowie Bluetooth® 5.0 Class 1 mit HSP-, HFP- und SPP-Unterstützung zur Verfügung.

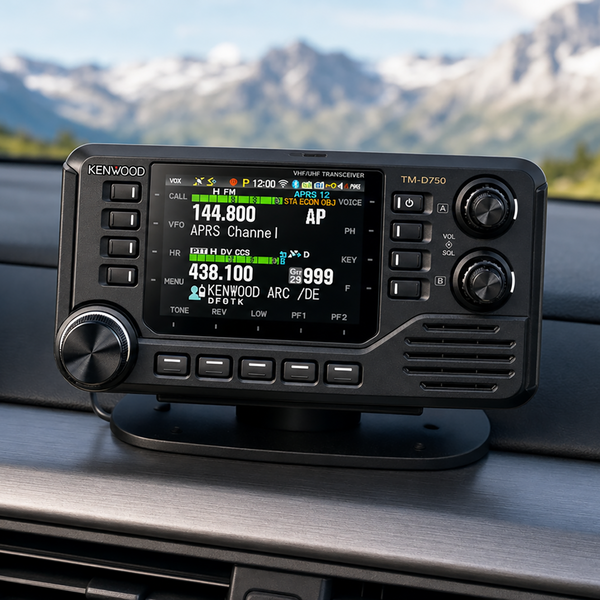

Abgesetztes Bedienfeld mit Farbdisplay

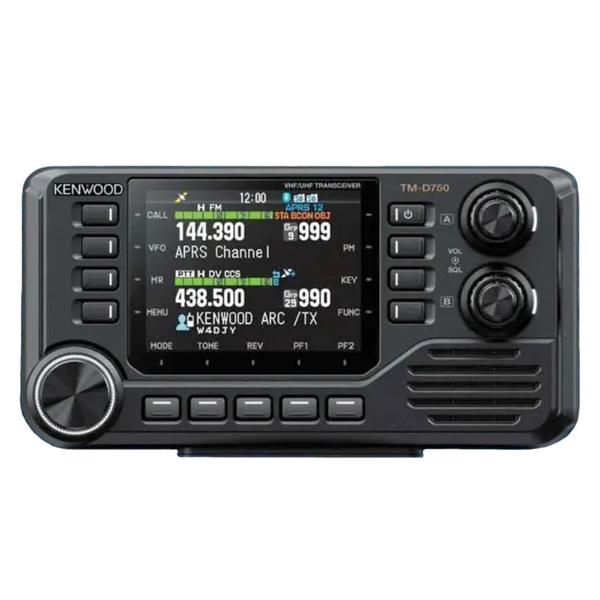

Das abgesetzte Bedienfeld erleichtert die flexible Installation des Transceivers im Fahrzeug oder an der Funkstation. Das integrierte 3,45-Zoll-TFT-Farbdisplay mit 320 × 240 Pixeln bietet einen großen Betrachtungswinkel und eine einstellbare Helligkeit. Ein automatischer Dimmer unterstützt die Anpassung an unterschiedliche Lichtverhältnisse.
Der im Bedienfeld integrierte Lautsprecher liefert eine NF-Ausgangsleistung von mindestens 3 W. Zusätzlich verfügt der TM-D750E über eine umfangreiche Sprachführung mit mehr als 900 Phrasen und einer in vier Stufen einstellbaren Sprechgeschwindigkeit.
Speicher und Anschlüsse
Der TM-D750E verfügt über umfangreiche Speicher- und Programmiermöglichkeiten mit bis zu 1000 Speicherkanälen sowie alphanumerischer Speicherverwaltung. Mit der Kenwood MCP-D750 Software lassen sich Speicher- und Menüeinstellungen komfortabel über einen PC verwalten.

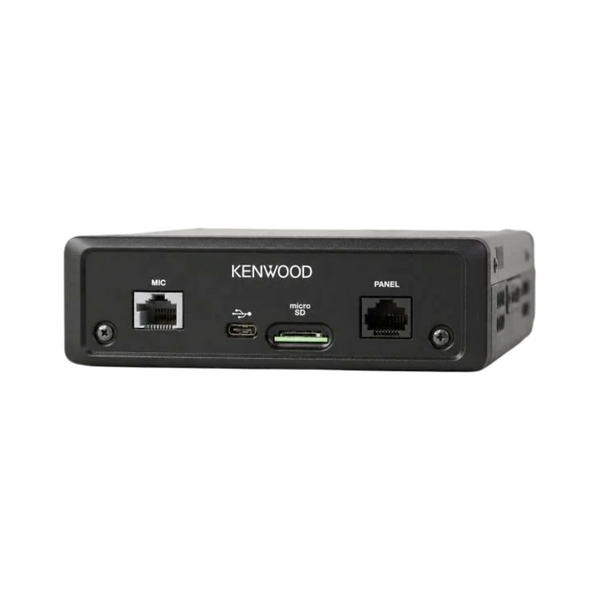

USB-C-Anschluss und microSD-/SDHC-Kartenslot befinden sich sowohl am Bedienfeld als auch an der HF-Einheit. Die Speicherkarte kann unter anderem zum Speichern von Einstellungen, zur Audioaufzeichnung, für Firmware-Updates und zur Aktualisierung von Repeater-Listen verwendet werden.
Weitere Funktionen
Simultanempfang zweier Frequenzen
Voller Dualband-Betrieb V+V, V+U und U+U
Gleichzeitige Audioaufzeichnung von Band A und Band B
Bandscope / Visual Scan mit 31, 61, 91 oder 181 Kanälen
CTCSS-Geber und -Decoder mit 42 EIA-Tönen
DCS-Encoder und -Decoder mit 104 Codes
DTMF-Geber und DTMF-Speicher
1750-Hz-Tonruf
Automatische Relaisablage
Automatischer Simplex Checker
Advanced Intercept Point (AIP) für VHF und UHF
Auto Power Off (APO)
Programmierbare Funktionstasten
Tastensperre und Speicherkanal-Lockout
Schmal- und Breitband-FM
Sendezeitbegrenzung
8,33-kHz-Kanalraster im Airband
Anschluss für externen TNC
GPS-Anschluss mit NMEA 0183
8-poliger Mini-DIN-COM-Anschluss
Mikrofonanschluss über RJ-45
Technische Daten
Frequenzbereich Sender: 144 - 146 MHz und 430 - 440 MHz
Empfangsbereich Band A: 136 - 174 MHz und 410 - 470 MHz
Empfangsbereich Band B: 108 - 524 MHz
Sendearten: F1D, F2D, F3E, F7W
Empfangsarten: F1D, F2D, F3E, F7W, A3E
Sendeleistung High: 50 W
Sendeleistung Mid: 10 W
Sendeleistung Low: 5 W
Betriebsspannung: 13,8 V DC ±15 %
Antennenimpedanz: 50 Ohm
Antennenanschluss: 1 x N-Buchse
Frequenzstabilität: ±2,0 ppm bei -20 bis +60 °C
Betriebstemperatur: -20 bis +60 °C
Stromaufnahme TX High bei 144 / 430 MHz: 13,0 / 13,0 A
Stromaufnahme TX Mid bei 144 / 430 MHz: 6,5 / 6,5 A
Stromaufnahme TX Low bei 144 / 430 MHz: 4,0 / 5,0 A
Stromaufnahme RX Dualband: weniger als 1,2 A bei Nennleistung
NF-Ausgangsleistung: mindestens 3 W an 8 Ohm
Mikrofonimpedanz: 600 Ohm
Display und Speicher
Display: 3,45-Zoll-TFT-Farbdisplay
Auflösung: 320 x 240 Pixel, RGB
Displayhelligkeit: einstellbar
Automatischer Dimmer: ja
Speicherkanäle: 1000
Alphanumerische Speicher: 1010
microSD-/SDHC-Kartenslot: ja
Gleichzeitige Audioaufzeichnung von Band A und B: ja
PC-Software: KENWOOD MCP-D750
Digitale Funktionen und Datenfunk
D-STAR: ja
APRS®: ja
Integrierter KISS-TNC: ja
Packet Radio: 1200 / 9600 bps
APRS-Digipeater: ja
APRS-IGate-Betrieb: ja, in Verbindung mit einem PC
EchoLink Sysop Mode: ja
D-STAR Direct Mode: ja
D-STAR Repeater-/Gateway-/Reflektor-Betrieb: ja
D-STAR-Relais-Monitor: ja
Drahtlose Verbindung und Navigation
WLAN: 2,4 GHz / 5 GHz
Bluetooth®: Version 5.0, Class 1
Bluetooth-Profile: HSP / HFP / SPP
GNSS: GPS, Galileo, QZSS
Automatische Zeiteinstellung: über GPS oder NTP
Abmessungen und Gewicht
Bedienfeld: 183,3 x 93 x 36,8 mm
Haupteinheit: 140 x 43 x 180 mm
Gewicht Bedienfeld: 344 g
Gewicht Haupteinheit: 1,31 kg
Lieferumfang
KENWOOD TM-D750E Haupteinheit
Abgesetztes Bedienfeld
GPS Antenne
Modul-Anschlusskabel für die Bedieneinheit
DC-Anschlusskabel mit 15-A-Sicherung
Sicherung
Mikrofon mit 16-Tasten-Keypad
Mikrofonhalterung
Mobilhalterung für die Haupteinheit
Standfuß und mobile Halterung für das Bedienfeld
Halterung für das Bedienfeld
Line-Filter
Schrauben-Set
Bedienungsanleitung
Herstellerangaben
nach EU 2023/988 Produktsicherheitsverordnung (GPSR)Produktname: KENWOOD TM-D750E Amateurfunk Transceiver
Herstellername: JVC KENWOOD Deutschland GmbH
Handelsname: Kenwood
Adresse: Konrad-Adenauer-Allee 1 - 11
E-Mail: info@kenwood.de
Webseite: www.kenwood.de
Verantwortliche Person:
Name: JVC KENWOOD Deutschland GmbHAdresse: Konrad-Adenauer-Allee 1 - 11
E-Mail: info@kenwood.de
Webseite: www.kenwood.de
Sicherheitsinformationen
Amateurfunklizenz
Für den Betrieb ist eine Amateurfunklizenz erforderlich .
Allgemeine Sicherheitsinformationen für den Betrieb von Telekommunikationsgeräten und deren Zubehör
1. Elektrische Sicherheit Netzspannung beachten: Überprüfen Sie, ob die Eingangsspannung des Geräts mit der Versorgungsspannung übereinstimmt. Schutzerdung verwenden: Bei Geräten mit Schutzleiteranschluss ist dieser immer zu verwenden, um die Gefahr eines elektrischen Schlags zu minimieren. Schutz vor Feuchtigkeit: Vermeiden Sie den Betrieb von Telekommunikationsgeräten in feuchten oder nassen Umgebungen, da dies zu einem Kurzschluss oder Stromschlag führen kann. Isolationszustand prüfen: Achten Sie auf intakte Isolierungen bei Kabeln und Steckern. Defekte Isolierungen sollten sofort ausgetauscht werden. 2. Thermische Sicherheit Belüftung sicherstellen: Achten Sie darauf, dass die Lüftungsöffnungen der Geräte nicht blockiert sind, um Überhitzung zu vermeiden. Überhitzungsschutz: Viele Geräte verfügen über automatische Abschaltsysteme bei Überhitzung. Stellen Sie sicher, dass diese Funktion aktiv ist. 3. EMV (Elektromagnetische Verträglichkeit) Störungen vermeiden: Vermeiden Sie die Platzierung von Telekommunikationsgeräten in der Nähe anderer elektronischer Geräte, um gegenseitige Störungen zu verhindern. EMV-Richtlinien einhalten: Achten Sie darauf, dass Geräte den EMV-Richtlinien entsprechen, um Störungen im Funk-und Telekommunikationsverkehr zu vermeiden. 4. Mechanische Sicherheit Sichere Montage: Befestigen Sie stationäre Geräte sicher, um ein Herunterfallen oder Beschädigungen durch äußere Einflüsse zu vermeiden. Schutz vor Fremdkörpern: Stellen Sie sicher, dass keine Fremdkörper in die Geräteöffnungen gelangen können, da dies zu Schäden oder Kurzschlüssen führen kann. 5. Batterie- und Akkusicherheit Akkus korrekt laden: Verwenden Sie nur die vom Hersteller vorgesehenen Ladegeräte und vermeiden Sie Überladung. Akkus vor Beschädigung schützen: Vermeiden Sie den Kontakt mit scharfen Gegenständen oder übermäßigen Druck,um ein Auslaufen oder Explodieren zu verhindern. Entsorgung beachten: Akkus und Batterien umweltgerecht entsorgen, um Umweltschäden zu vermeiden.
