ICOM AH-109PB Parabolantenne

Art.-Nr.: 6014

zu Favoritenliste hinzufügen

Lagerverfügbarkeit:
im Zulauf

Produkte, die auf Lager sind, werden in der Regel noch am selben Tag versandt (Lieferzeit 1-3 Werktage) bei Bestellung vor 12 Uhr. Nicht lagernde Produkte werden für Sie bestellt oder befinden sich im Zulauf (Lieferzeit 3-7 Werktage).

Preis: 1.779,05 €

Alle Preise inkl. gesetzlich MwSt. und in Euro und ggf. zzgl. Versandkosten. Einzelheiten zu den Versandkosten finden Sie hier

Die Icom AH-109PB ist eine hochleistungsstarke Parabolantenne für das 10-GHz-Band (3-cm-Band), die mit einem beeindruckenden Gewinn von 31 dBi eine außergewöhnliche Signalverstärkung bietet. Mit einem kompakten Durchmesser von 45 cm und einem Gewicht von nur 2 kg ist sie ideal für anspruchsvolle Amateurfunkanwendungen in der Mikrowellenfrequenz. Die Antenne zeichnet sich durch eine enge Strahlbreite von 4° aus, was präzise Richtungscharakteristiken ermöglicht und Störungen minimiert.

Vormontiert geliefert, lässt sich die AH-109PB einfach an Masten mit 32 bis 60 mm Durchmesser befestigen. Das Montagematerial aus rostfreiem Edelstahl sorgt für Langlebigkeit, während der SMA-Anschluss mit 50 Ohm Impedanz eine sichere Verbindung gewährleistet. Perfekt für den Einsatz mit Icom-Transceivern wie dem CX-10G, bietet sie eine maximale Leistung von 10 W und überzeugt durch vertikale Polarisation sowie optimale Wetterschutzoptionen.

Technische Daten
Frequenzbereich: 10.0 - 10.5 GHz
Gewinn: 31 dBi
Max. Leistung: 10 W

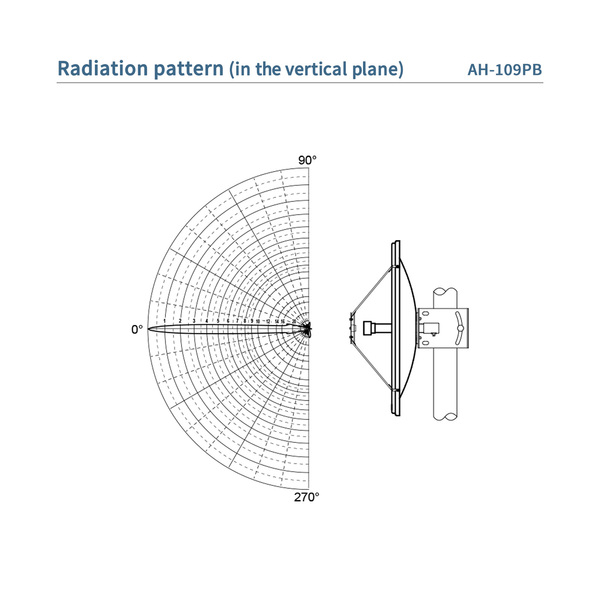

3dB-Strahlbreite Horizontal: 4°
3dB-Strahlbreite Vertikal: 4°
Polarisation: Vertikal
Bandbreite: 500 MHz bei VSWR ≤ 2.0

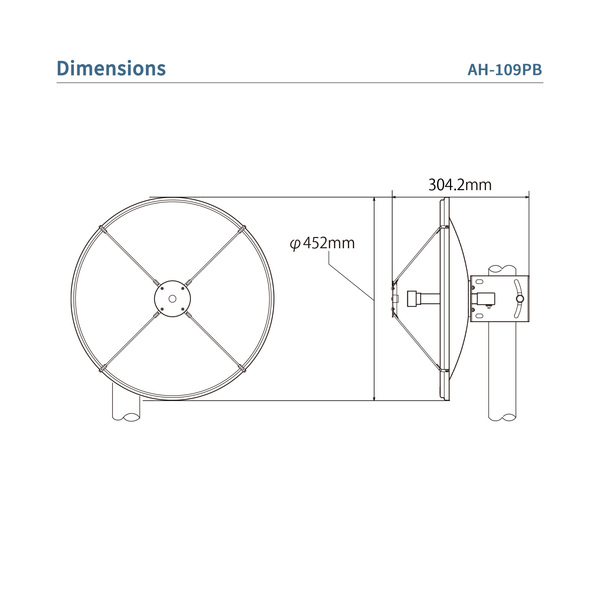

Durchmesser: 45 cm
Abmessungen (B x H x T): 452 x 304 mm
Gewicht: 2 kg
Anschluss: SMA-Buchse
Eingangsimpedanz: 50 Ohm
Max. Mastdurchmesser: 32 - 60 mm
Antennentyp: Richtantenne / Parabolantenne
Montage: Vormast, neigbar
Unterstützte Bänder: 3 cm (10 GHz)
Material Montage: Rostfreier Edelstahl

Lieferumfang
Parabolspiegel vormontiert
Masthalterung
Montagematerial aus rostfreiem Edelstahl
SMA-Anschluss
