ICOM AH-705 Automatischer KW/50-MHz-Antennentuner

Art.-Nr.: 6016

zu Favoritenliste hinzufügen

Lagerverfügbarkeit:
im Zulauf

Produkte, die auf Lager sind, werden in der Regel noch am selben Tag versandt (Lieferzeit 1-3 Werktage) bei Bestellung vor 12 Uhr. Nicht lagernde Produkte werden für Sie bestellt oder befinden sich im Zulauf (Lieferzeit 3-7 Werktage).

Preis: 399,39 €

Alle Preise inkl. gesetzlich MwSt. und in Euro und ggf. zzgl. Versandkosten. Einzelheiten zu den Versandkosten finden Sie hier

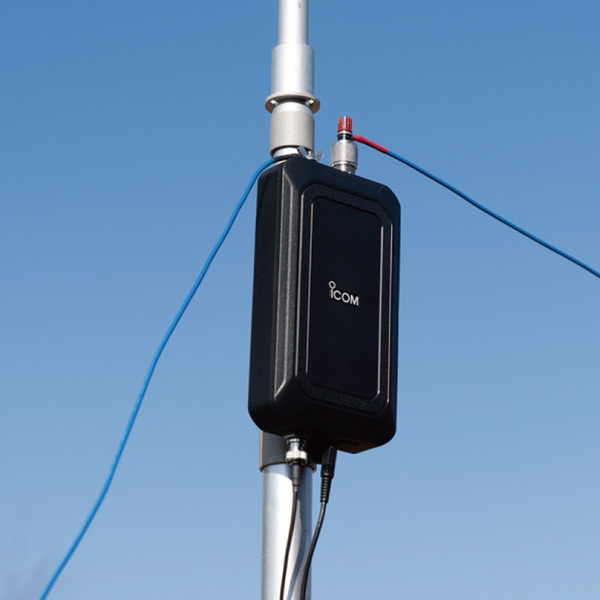

Der ICOM AH-705 ist ein kompakter, automatischer Antennentuner, speziell für das Transceiver IC-705 entwickelt. Er optimiert den SWR-Wert für eine Vielzahl von Antennen wie Dipol, Yagi oder Langdrahtantennen und deckt den Frequenzbereich von 1,8 bis 54 MHz ab – abhängig von der Antennenlänge (≥ 30 m für vollen Bereich, ≥ 7 m ab 3,5 MHz). Mit automatischer Abstimmung per TUNER-Taste am IC-705, stromsparendem Betrieb und robustem IP54-Gehäuse ist er ideal für portable und stationäre Einsätze.

Der Tuner speichert bis zu 45 Abstimmpositionen für ultraschnelle Wiedereinstellung (durchschnittlich 2–3 Sekunden), benötigt nur 5–10 W Sendeleistung zum Abstimmen und unterstützt eine maximale Eingangsleistung von 10 W. Dank geringem Stromverbrauch (max. 1 mA im Stand-by) eignet er sich perfekt für batteriebetriebenen Einsatz mit 2 AA-Alkaline-Batterien oder externer 13,8 V Versorgung. Die staub- und spritzwassergeschützte Bauweise (IP54) gewährleistet Zuverlässigkeit unter anspruchsvollen Bedingungen.

Technische Daten
Abstimmbarer Frequenzbereich: 1,8–54 MHz (Antennenlänge ≥ 30 m); 3,5–54 MHz (Antennenlänge ≥ 7 m)
Max. Eingangsleistung: 10 W
Erforderliche Abstimmleistung: 5 W oder 10 W
Eingangsimpedanz: 50 Ω
Abstimmdauer: Durchschnittlich 2–3 s, maximal 15 s
Stromversorgung: Batterien: 3,0 V DC (2 × AA Alkaline); Extern: 13,8 V DC (±15 %)
Stromaufnahme: Max. 300 mA (Abstimmen), < 1 mA (Stand-by)
Polarität: Minus an Masse
Betriebstemperaturbereich: –10 °C bis +60 °C
Abmessungen (B × H × T): 190 × 105 × 40 mm (ohne vorstehende Teile)
Gewicht: 450 g (ohne Batterien)
Abstimmgenauigkeit: VSWR besser als 1:2,0 (außer bei λ/2-Antennenlänge oder Vielfachen)
Anzahl Speicher: 45
IP-Schutzart: IP54 (staub- und spritzwassergeschützt)

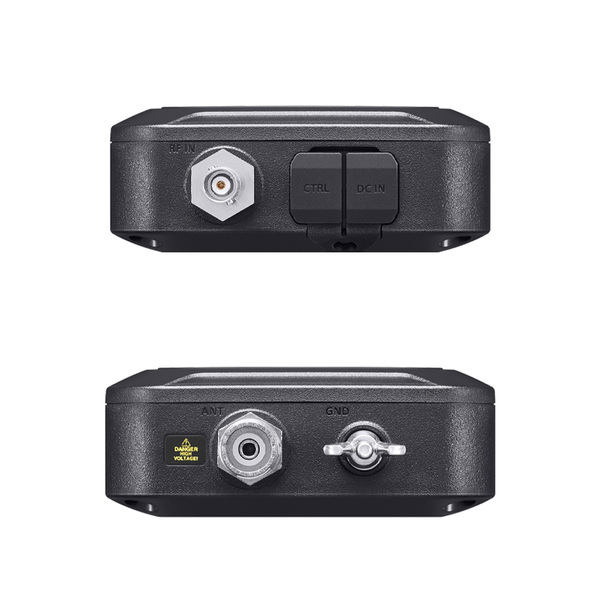

Anschlüsse: SO-239 (PL-Buchse) für 50-Ω-Antennen; PL-Adapter mit Polklemme für Langdraht
Tuner-Bauart: Automatische Abstimmung

Lieferumfang
Icom AH-705 Antennentuner
Koaxialkabel (2 m, BNC-Stecker beidseitig)
Steuerkabel (2 m, 2 × 3,5 mm Klinkenstecker)
Haltewinkel mit Schraube
PL-Stecker PL-259 (EU-Version)
DC-Hohlstecker (3,3 / 1,1 mm)
Anleitung (EN)

Herstellerangaben

nach EU 2023/988 Produktsicherheitsverordnung (GPSR)

Produktname: ICOM AH-705 Automatischer KW/50-MHz-Antennentuner
Herstellername: ICOM Europe GmbH
Handelsname: ICOM Europe GmbH
Adresse: Am Zwerggewann 2-4
E-Mail: info@icomeurope.com
Webseite: https://www.icomeurope.com

Verantwortliche Person:

Name: Hiroshi Nakaoka
Adresse: Am Zwerggewann 2-4
E-Mail: info@icomeurope.com
Webseite: https://www.icomeurope.com

Sicherheitsinformationen

Allgemeine Sicherheitsinformationen für den Betrieb von Telekommunikationsgeräten und deren Zubehör

1. Elektrische Sicherheit Netzspannung beachten: Überprüfen Sie, ob die Eingangsspannung des Geräts mit der Versorgungsspannung übereinstimmt. Schutzerdung verwenden: Bei Geräten mit Schutzleiteranschluss ist dieser immer zu verwenden, um die Gefahr eines elektrischen Schlags zu minimieren. Schutz vor Feuchtigkeit: Vermeiden Sie den Betrieb von Telekommunikationsgeräten in feuchten oder nassen Umgebungen, da dies zu einem Kurzschluss oder Stromschlag führen kann. Isolationszustand prüfen: Achten Sie auf intakte Isolierungen bei Kabeln und Steckern. Defekte Isolierungen sollten sofort ausgetauscht werden. 2. Thermische Sicherheit Belüftung sicherstellen: Achten Sie darauf, dass die Lüftungsöffnungen der Geräte nicht blockiert sind, um Überhitzung zu vermeiden. Überhitzungsschutz: Viele Geräte verfügen über automatische Abschaltsysteme bei Überhitzung. Stellen Sie sicher, dass diese Funktion aktiv ist. 3. EMV (Elektromagnetische Verträglichkeit) Störungen vermeiden: Vermeiden Sie die Platzierung von Telekommunikationsgeräten in der Nähe anderer elektronischer Geräte, um gegenseitige Störungen zu verhindern. EMV-Richtlinien einhalten: Achten Sie darauf, dass Geräte den EMV-Richtlinien entsprechen, um Störungen im Funk-und Telekommunikationsverkehr zu vermeiden. 4. Mechanische Sicherheit Sichere Montage: Befestigen Sie stationäre Geräte sicher, um ein Herunterfallen oder Beschädigungen durch äußere Einflüsse zu vermeiden. Schutz vor Fremdkörpern: Stellen Sie sicher, dass keine Fremdkörper in die Geräteöffnungen gelangen können, da dies zu Schäden oder Kurzschlüssen führen kann. 5. Batterie- und Akkusicherheit Akkus korrekt laden: Verwenden Sie nur die vom Hersteller vorgesehenen Ladegeräte und vermeiden Sie Überladung. Akkus vor Beschädigung schützen: Vermeiden Sie den Kontakt mit scharfen Gegenständen oder übermäßigen Druck,um ein Auslaufen oder Explodieren zu verhindern. Entsorgung beachten: Akkus und Batterien umweltgerecht entsorgen, um Umweltschäden zu vermeiden.
