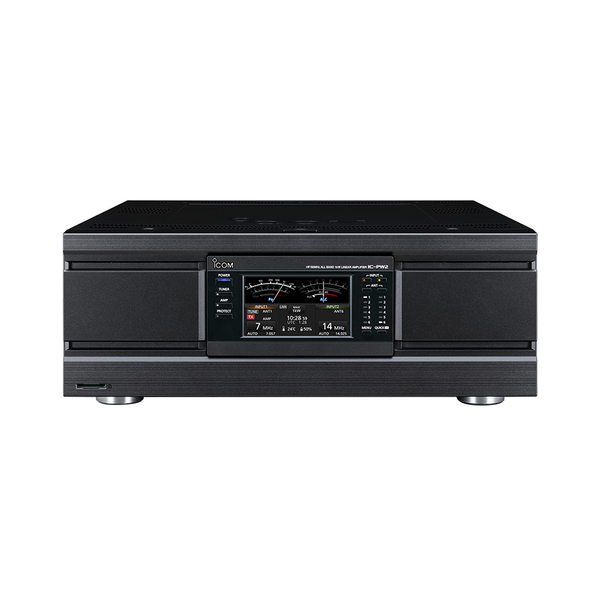

ICOM IC-PW2 (#14) KW/50-MHz-1-kW-Linearendstufe

Art.-Nr.: 6047

zu Favoritenliste hinzufügen

Lagerverfügbarkeit:
im Zulauf

Produkte, die auf Lager sind, werden in der Regel noch am selben Tag versandt (Lieferzeit 1-3 Werktage) bei Bestellung vor 12 Uhr. Nicht lagernde Produkte werden für Sie bestellt oder befinden sich im Zulauf (Lieferzeit 3-7 Werktage).

Preis: 6.295,10 €

Alle Preise inkl. gesetzlich MwSt. und in Euro und ggf. zzgl. Versandkosten. Einzelheiten zu den Versandkosten finden Sie hier

Die Icom IC-PW2 ist eine hochmoderne Sendeendstufe für Kurzwelle und das 50-MHz-Band, entwickelt für anspruchsvolle Amateurfunkanwendungen. Sie ist mit modernen 65V-LDMOS-Leistungstransistoren (MRFX1K80HR5) und einem hocheffizienten Netzteil ausgestattet, die eine kontinuierliche Ausgangsleistung von bis zu 1 kW ermöglichen. Die IC-PW2 steht direkt nach dem Hochfahren mit voller Leistung zur Verfügung und eignet sich auch für Dauerbetrieb bei langen Contesten oder im FT8-Betrieb.

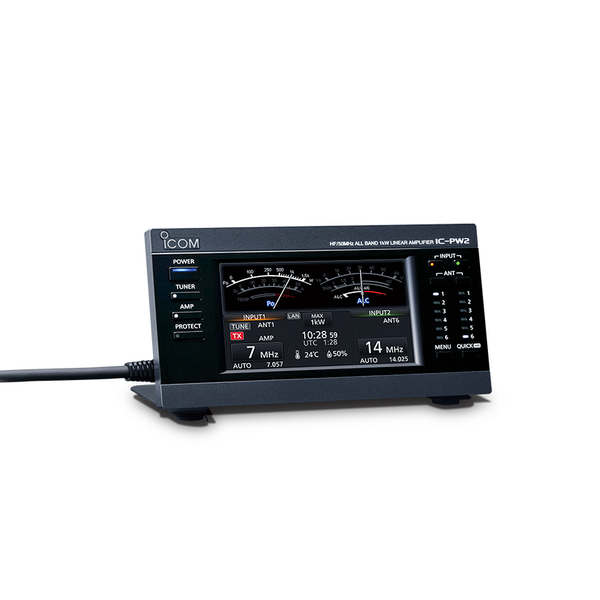

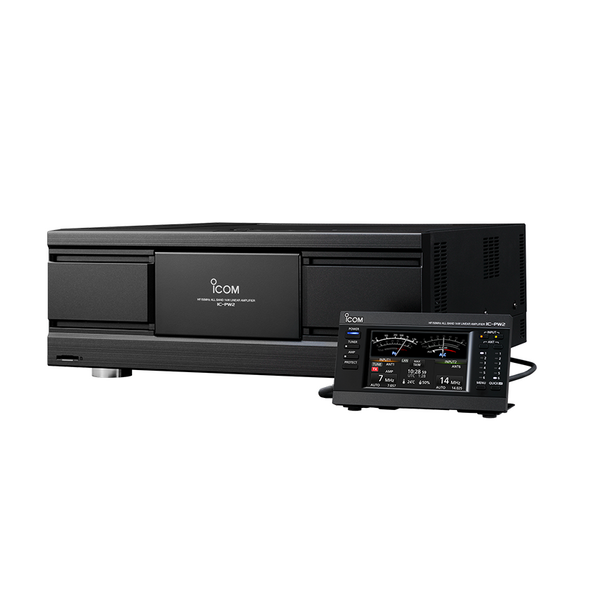

Die Endstufe verfügt über sechs automatisch umschaltbare Antennenausgänge und zwei Transceiver-Eingänge, was einen effizienten SO2R-Betrieb (Single Operator Two Radios) ermöglicht. Ein integrierter automatischer Antennentuner mit mechanischen Relais benötigt nur zwei bis drei Sekunden zur Neuabstimmung. Ein 4,3-Zoll-Touch-Panel ermöglicht die bequeme Kontrolle direkt an der Endstufe oder abgesetzt per Kabel.

Technische Daten
Ausgangsleistung: 1 kW (bei 180–264 V AC); 500 W (bei 90–132 V AC)
Ansteuerleistung: maximal 100 W
Frequenzbereich: 1,9–50 MHz (Amateurbänder: 160m, 80m, 40m, 30m, 20m, 17m, 15m, 12m, 10m, 6m)
Leistungstransistoren: 65V-LDMOS (MRFX1K80HR5)
Eingangsspannung: 180–264 V AC (1-Phasen-Netzteil); alternativ 90–132 V AC
Antennenausgänge: 6 automatisch umschaltbar
Transceiver-Eingänge: 2
Antennentuner: integriert, automatisch, mechanische Relais
Abmessungen: 425 x 149 x 445 mm (B x H x T)
Gewicht: 21 kg
Temperaturbereich: -10 °C bis +40 °C
Schutzmaßnahmen: SWR, Temperatur, Stromüberlastung und weitere Fehlererkennungsschaltungen
Kühlsystem: hocheffizient und geräuscharm
Schnittstellen: CI-V, LAN (zukünftig verfügbar), AUX-Fernsteuerungsanschluss, SD-Kartensteckplatz
Besonderheiten: SO2R-Funktionalität mit Transmitter-Lockout, DPD-Technologie, Antennen-Schnellwahlfunktion

Lieferumfang
Icom IC-PW2 Linearendstufe
4,3-Zoll-Touch-Panel
Netzteil (1-Phasen, 180–264 VAC)
